İskele Sistemleri

Cephe iskelesinden ağır yük taşıyıcı kulelere, seyyar platformlardan sahne ve tribün konstrüksiyonlarına kadar dokuz iskele sistemini mühendislik yaklaşımıyla sunuyoruz. Her sistem, ilgili TS EN standartları çerçevesinde projelendirilir ve şantiye süresince periyodik olarak denetlenir.

Her sistem, projeye özel statik hesap ve mühendislik onaylı montaj planıyla kurulur.

Bina cephesinde kurulu çerçeveli cephe iskelesi

SİSTEM 01

Cephe İskelesi (Çerçeveli / H Tipi)

Çerçeveli cephe iskelesi, bina dış cephelerinde yürütülen boya, sıva, mantolama ve tadilat işlerinde en sık başvurulan sistemlerden biridir. H tipi çerçeve modülleri, ürün özellikleri TS EN 12810 kapsamında tanımlanan ön yapımlı cephe iskelesi bileşenleriyle üretilir ve çapraz bağlantı elemanlarıyla hızlı, tekrarlanabilir bir kurulum sağlar. 0,73 m ve 1,09 m genişliğinde çerçeve seçenekleri, cephe derinliğine, cephedeki çıkıntılara ve öngörülen yük sınıfına göre projelendirme aşamasında belirlenir. Modüler yapı, farklı bina yüksekliklerine ve düzensiz cephe uzunluklarına ek modüllerle kolayca genişletilerek uyarlanabilir; bu da hem kurulum süresini kısaltır hem de saha ekiplerinin proje planına sadık kalmasını kolaylaştırır.

Kat açıklıkları tipik olarak 2,00 m, 2,50 m ve 3,00 m aralıklarında planlanır; platform yükü, çalışma yoğunluğu ve malzeme depolama ihtiyacına göre TS EN 12811'de tanımlanan yük sınıflarından (Sınıf 1-6) uygun olanı seçilir. Taşıyıcı borular sıcak daldırma galvaniz kaplama ile korozyona karşı korunur; kaplama kalınlığı ve boru et kalınlığı, yapılan statik hesap sonucunda belirlenen taşıma kapasitesiyle uyumlu olacak şekilde tercih edilir. Platform genişliği ve korkuluk düzeni de aynı hesap paketi içinde değerlendirilerek, çalışma yükü ile personel güvenliği arasında dengeli bir tasarım elde edilir; bu sayede iskele hem yeterli çalışma alanı sunar hem de şantiye içi trafiği aksatmaz.

Sistem, bina cephesi boyası, dış cephe mantolaması, sıva ve restorasyon işlerinde tercih edilir. Kurulum öncesinde iskelenin toplam yüksekliği, cephe formu ve rüzgâr yüküne göre ankraj hesabı yapılır; ankraj noktaları mühendislik onaylı montaj planında belirtilen aralıklarla uygulanır. Kurulum sonrasında iskele periyodik kontrolden geçirilir ve uygunluk raporuyla teslim edilir; yükseklik sınırı ve ankraj sıklığı projeye göre değişir. Şantiye süresince yapılan düzenli denetimlerde bağlantı elemanlarının sıkılığı, platform bütünlüğü ve ankraj noktalarının durumu ayrıca kayıt altına alınır, gerektiğinde iyileştirme önerileri saha ekibine bildirilir.

Teknik Özellikler

  • Çerçeve genişliği: yaklaşık 0,73 m / 1,09 m
  • Kat açıklığı: yaklaşık 2,00 m / 2,50 m / 3,00 m
  • Dikme boru çapı: yaklaşık 48,3 mm
  • Kaplama: sıcak daldırma galvaniz
  • Yük sınıfı: TS EN 12811'e göre Sınıf 1-6 arası, projeye göre belirlenir
  • Ürün standardı: TS EN 12810 (ön yapımlı cephe iskeleleri)
  • Ankraj hesabı: rüzgâr yükü ve cephe formuna göre mühendislik hesabıyla belirlenir
  • Kurulum sonrası: uygunluk raporu ve periyodik kontrol

Kullanım Alanları

  • Bina cephesi boyası
  • Dış cephe mantolama
  • Sıva ve tadilat işleri
  • Cephe temizliği
  • Restorasyon uygulamaları
  • Konut ve ticari yapılar
  • Kamu binaları
Bu sistem için mühendislik desteği alın

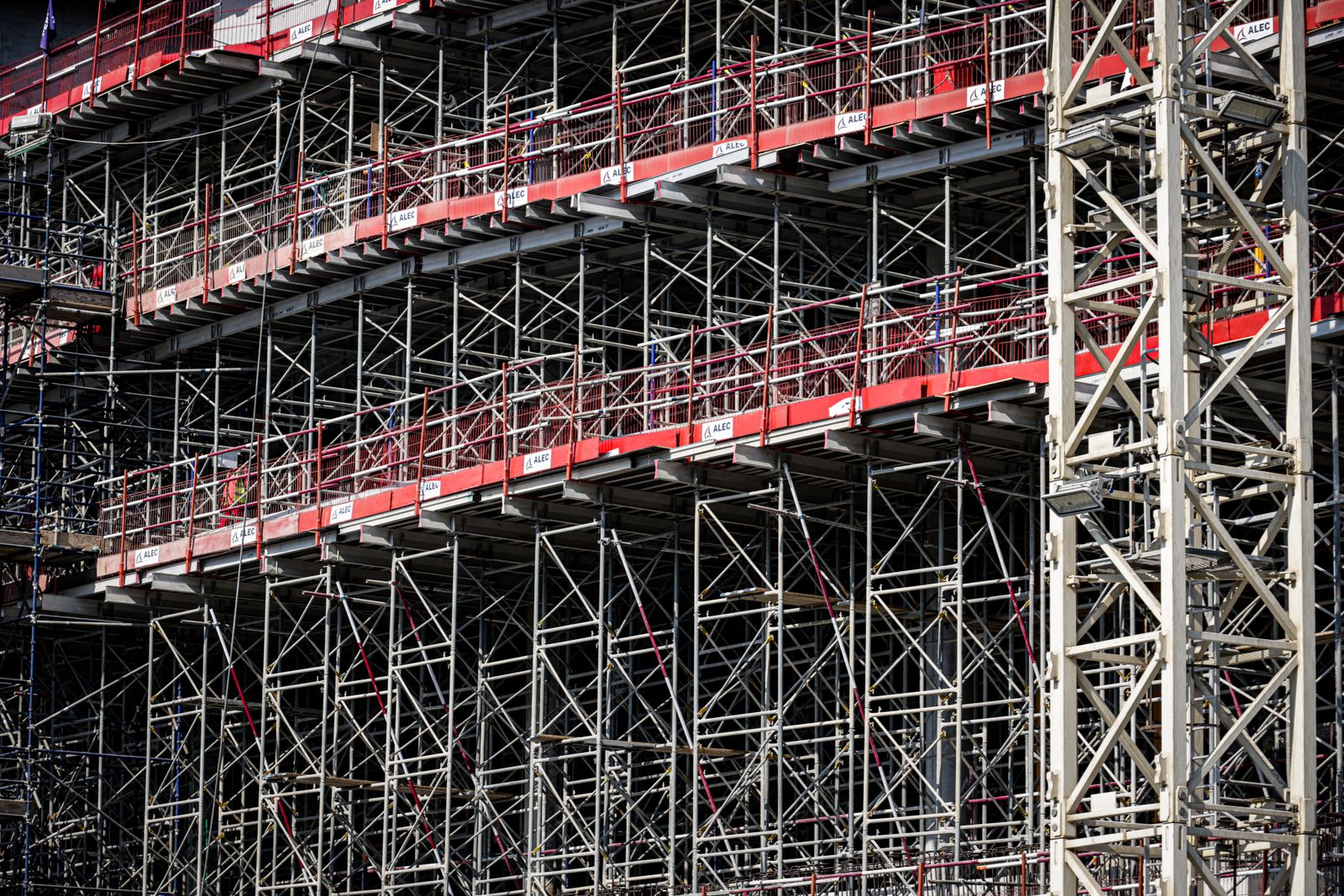

Modüler rozetli allround iskele sistemi

SİSTEM 02

Modüler Allround İskele (Rozetli Sistem)

Allround iskele, dikmeler üzerine belirli aralıklarla kaynaklanmış rozet (rosette) düğüm noktaları üzerinden çalışan modüler bir sistemdir. Her rozet, kama başlıklı bağlantı elemanları sayesinde aynı noktadan sekiz farklı yönde yatay ve diyagonal eleman bağlanmasına imkân tanır. Sistemin tasarım ve performans esasları TS EN 12811'de tanımlanan geçici iş donanımı gereksinimlerine göre değerlendirilir; bu esneklik, düzensiz geometrilere ve karmaşık cephe hatlarına mühendislik çözümüyle uyum sağlanmasını mümkün kılar. Standartlaştırılmış rozet aralığı sayesinde farklı projeler arasında tasarım tekrarı sağlanır, bu da hem statik hesap sürecini hızlandırır hem de saha ekibinin montajda hata payını azaltır.

Standart dikme çapı yaklaşık 48,3 mm olup rozetler dikme boyunca genellikle 0,5 m kademelerle konumlandırılır; bu da yatay kuşak ve platform kotlarının ince aralıklarla ayarlanabilmesini sağlar. Dikme başına düşen yük, projeye özel statik hesapla belirlenir ve seçilen yük sınıfına göre dikme aralığı ile kuşak sıklığı optimize edilir. Rijit düğüm bağlantısı sayesinde sistem, yüksek taşıma kapasitesi gerektiren platformlarda da güvenle kullanılabilir. Diyagonal elemanların serbest açılarda bağlanabilmesi, eğimli zeminlerde ve kademeli yapılarda dahi sistemin rijitliğini korumasına imkân tanır.

Dairesel ve silindirik yapılar (baca, tank, silo, kolon) etrafında serbest formlu iskele kurulumu gerektiren projelerde allround sistemi öne çıkar. Kurulum, mühendislik onaylı montaj planına göre yürütülür; kilitleme mekanizmasının basitliği, çekiç darbesiyle hızlı montaj ve söküm imkânı sunarak işçilik süresini kısaltır. Kurulum sonrasında sistem periyodik kontrolden geçirilerek uygunluğu belgelenir. Özellikle durma süresi kısıtlı endüstriyel tesislerde, hızlı kurulum ve söküm özelliği üretim kaybını en aza indiren önemli bir avantaj sağlar.

Teknik Özellikler

  • Düğüm sistemi: rozetli, 8 yönlü bağlantı
  • Dikme çapı: yaklaşık 48,3 mm
  • Rozet aralığı: yaklaşık 0,5 m kademeli
  • Dikme taşıma kapasitesi: statik hesapla belirlenir, tipik 20-30 kN
  • Bağlantı: kama başlıklı, çekiçle hızlı kilitleme
  • Kaplama: sıcak daldırma galvaniz
  • Tasarım esası: TS EN 12811 performans ve tasarım şartları
  • Geometri uyumu: düzensiz cephe ve dairesel yapılar

Kullanım Alanları

  • Baca ve silo çevresi
  • Tank ve kolon iskelesi
  • Karmaşık cephe geometrileri
  • Endüstriyel tesis bakımı
  • Ağır yük taşıyan platformlar
  • Rafineri ve enerji tesisleri
Bu sistem için mühendislik desteği alın
Ağır yük taşıyıcı çelik konstrüksiyon

SİSTEM 03

Ağır Yük Taşıyıcı İskele (TG-60 Tipi Kalıp Altı Taşıyıcı)

TG-60 tipi kalıp altı taşıyıcı kule, standart iskele sistemlerinin yetersiz kalabileceği yüksek yük değerlerinde çalışmak üzere tasarlanmış bir kafes kule sistemidir. Dikme başına taşıma kapasitesi projeye özel statik hesapla belirlenir ve tipik uygulamalarda yaklaşık 60 kN mertebesine kadar çıkabilir; bu değer zemin koşulları, destekleme düzeni ve seçilen yük sınıfına göre değişkenlik gösterir. Kafes gövde tasarımı, yüksek eksenel yükleri düşük malzeme ağırlığıyla taşıyacak şekilde optimize edilir; bu sayede taşıma ve montaj lojistiği de kolaylaşır.

Sistem özellikle köprü ve viyadük kalıp altı destekleme işlerinde, yüksek tavan döşemesi kalıplarında ve ağır ekipman montaj platformlarında tercih edilir. Kurulum öncesinde yük dağıtım hesabı ve zemin taşıma gücü analizi mühendislik ekibi tarafından yapılır; taban plakaları altına gerektiğinde yayılı yük dağıtıcı traversler yerleştirilerek zemine aktarılan gerilme sınır değerlerin altında tutulur. Zemin etüdü sonuçları yetersiz kaldığında ek beton pedler veya dolgu takviyesi gibi önlemler projeye dahil edilir.

Kule başlığındaki vidalı ayak sayesinde kalıp kotu milimetrik hassasiyetle ayarlanabilir, söküm sırasında da kontrollü indirme yapılabilir. Kurulum, mühendislik onaylı montaj planına ve projede belirlenen yük sınıfına göre yürütülür; her aşamada yetkin mühendis denetimi ile ilerleme kontrol edilir ve tamamlanan kurulum periyodik kontrolle uygunluk raporuna bağlanır. Beton döküm sırasında oluşan dinamik yükler de statik hesaba dahil edilerek kule stabilitesi güvenlik payıyla birlikte doğrulanır.

Teknik Özellikler

  • Tip: TG-60 kafes kalıp altı taşıyıcı kule
  • Dikme taşıma kapasitesi: statik hesapla belirlenir, yaklaşık 60 kN
  • Kule genişliği: yaklaşık 1,0 m x 1,0 m
  • Kot ayarı: vidalı başlık ve taban, ince ayar imkânı
  • Kaplama: sıcak daldırma galvaniz
  • Tasarım esası: TS EN 12811 kapsamında yük dağıtım hesabı
  • Zemin analizi: taşıma gücüne göre yayılı yük dağıtıcı traversler

Kullanım Alanları

  • Köprü ve viyadük kalıp altı
  • Yüksek tavan döşeme kalıpları
  • Ağır ekipman montaj platformu
  • Endüstriyel tesis inşaatı
  • Beton döküm destek sistemleri
Bu sistem için mühendislik desteği alın
Merdivenli hareketli kule iskele platformu

SİSTEM 04

Hareketli (Seyyar) Kule İskele

Hareketli kule iskele, tabanına monte edilmiş frenli tekerlekler sayesinde tek kişi tarafından bile kolayca taşınıp konumlandırılabilen bir sistemdir. Sistemin tasarım ve kullanım esasları TS EN 1004 seyyar iskele standardına göre belirlenir; iç merdivenli çıkış düzeni, platforma güvenli ve hızlı erişim sağlarken çalışma alanının dışına taşan ek ekipmana ihtiyaç duyulmaz. Hafif alüminyum profil seçenekleri, sistemin taşınabilirliğini artırırken taşıma kapasitesini de öngörülen yük sınıfı çerçevesinde korur.

Modüler kat elemanları sayesinde çalışma yüksekliği tipik olarak 2 m ile 12 m arasında kademeli olarak ayarlanabilir. Belirli bir yüksekliğin üzerinde kullanıldığında, stabilite hesabına göre denge ayakları (outrigger) devreye alınır; taban oturma alanı genişletilerek devrilme riskine karşı gerekli güvenlik marjı sağlanır. Platform yükü, öngörülen yük sınıfına göre projelendirme aşamasında belirlenir. Yüksekliğe bağlı olarak rüzgâr etkisi de değerlendirilir; açık alan kullanımlarında belirli bir yüksekliğin üzerinde ilave sabitleme önerilir. Kullanım öncesinde platform üzerindeki yük sınıfı bilgisi görünür şekilde etiketlenerek aşırı yüklemenin önüne geçilir.

Kapalı mekân bakım-onarım çalışmalarında, elektrik ve mekanik tesisat montajında, depo ve fabrika içi yükseklik gerektiren işlerde seyyar kule iskele, mühendislik onaylı montaj planına uygun hızlı kurulumu sayesinde tercih edilen bir çözümdür. Tekerlekler sabitlendiğinde ve denge ayakları açıldığında platform, statik hesapla doğrulanmış bir iskele gibi güvenle kullanılabilir. Kurulum sonrasında yapılan kontrolde tekerlek frenleri, denge ayağı kilitleri ve platform korkulukları ayrı ayrı doğrulanır.

Teknik Özellikler

  • Çalışma yüksekliği: yaklaşık 2-12 m arası
  • Taban tekerlek: frenli, döner tip
  • Erişim: iç merdivenli, sürekli korumalı çıkış
  • Denge ayağı: yükseklik arttıkça stabilite hesabıyla zorunlu outrigger
  • Platform yükü: seçilen yük sınıfına göre belirlenir
  • Montaj süresi: tek kişiyle hızlı kurulum
  • Standart uyumu: TS EN 1004 seyyar iskele esasları

Kullanım Alanları

  • Kapalı mekân bakım-onarım
  • Elektrik ve mekanik tesisat
  • Depo ve fabrika içi işler
  • Tavan ve aydınlatma montajı
  • Kısa süreli yükseklik işleri
Bu sistem için mühendislik desteği alın
Yüksekte asma iskele üzerinde çalışan işçi siluetleri

SİSTEM 05

Asma ve Sarkıtma İskele Sistemleri

Asma iskele, zemine dikme kurulumu yapılmasının mümkün olmadığı yüksek katlı bina cephelerinde çatı seviyesinden aşağı doğru sarkıtılan bir platform sistemidir. Sistemin tasarım ve kullanım esasları TS EN 1808 asma erişim ekipmanı standardına göre belirlenir; platform, çelik halatlar üzerinden motorlu vinç mekanizmasıyla yukarı ve aşağı yönde kontrollü şekilde hareket ettirilir. Motor grubundaki aşırı yük ve gevşek halat algılama sensörleri, olası arıza durumunda platformu otomatik olarak durdurur.

Sistem, çatı üzerine yerleştirilen karşı ağırlıklı konsol kirişlerle çatıya bağlanır; konsolun karşı ağırlığı ve mesnet mesafesi, platform yükü, bina cephe geometrisi ve rüzgâr yükü dikkate alınarak statik hesapla belirlenir. Halat sayısı ve çapı da platform üzerindeki maksimum işçi ve malzeme yüküne göre seçilen yük sınıfına uygun şekilde projelendirilir. Konsol mesnetlerinin çatı taşıyıcı sistemine aktardığı yük de ayrıca bina statik projesiyle uyumlu hale getirilir.

Yüksek katlı bina cephe temizliği, cephe boyası ve cam giydirme cephe montajı gibi işlerde yaygın olarak kullanılır. Mühendislik onaylı montaj planı doğrultusunda kurulan sistemde, ana taşıyıcı halatlara ek olarak platformdaki her çalışana bağımsız bir ikincil emniyet halatı ve düşüş durdurucu ekipman takılması zorunludur; kurulum periyodik kontrolle uygunluk açısından izlenir. Rüzgâr hızının belirli bir sınırı aşması durumunda çalışma güvenlik protokolü gereği durdurulur; hava koşullarına bağlı bu kısıtlamalar mühendislik onaylı montaj planında açıkça tanımlanır.

Teknik Özellikler

  • Hareket mekanizması: motorlu vinç ve çelik halat
  • Sabitleme: çatı üstü karşı ağırlıklı konsol
  • Emniyet: bağımsız ikincil halat ve düşüş durdurucu
  • Platform kapasitesi: yük sınıfına göre belirlenir, tipik 1-3 kişi
  • Halat çapı ve sayısı: statik hesaba göre belirlenir
  • Standart uyumu: TS EN 1808 asma erişim ekipmanı esasları

Kullanım Alanları

  • Yüksek katlı cephe temizliği
  • Cephe boyası
  • Cam giydirme cephe montajı
  • Cephe bakım ve onarımı
  • Gökdelen dış cephe işleri
Bu sistem için mühendislik desteği alın
Emniyet kemeriyle çatıda çalışan işçiler

SİSTEM 06

Çatı Emniyet ve Koruma Sistemleri

Çatı emniyet sistemleri, çatı üzerinde yürütülen inşaat, bakım ve tadilat çalışmalarında düşme riskini kaynağında azaltmayı hedefler. Çatı kenarlarına monte edilen kenar koruma korkulukları, TS EN 13374 standardında tanımlanan A, B ve C sınıflarına göre seçilir; sınıf seçimi çatı eğimine, kullanım amacına ve öngörülen yük durumuna göre mühendislik değerlendirmesiyle yapılır. Korkuluk direkleri, çatı örtüsüne zarar vermeyecek şekilde tasarlanan taban plakaları veya ankraj noktalarıyla sabitlenir.

Korkuluğun mümkün olmadığı bölgelerde çatı emniyet ağı ve yatay yaşam hattı sistemleri devreye alınır. Güvenlik ağları TS EN 1263 esaslarına uygun malzeme ve göz aralığında temin edilir; yaşam hattına bağlanan çalışan, düşme durumunda sınırlı bir mesafe içinde durdurulur. Sistem tasarımında düşme mesafesi hesabı ve ankraj noktalarının taşıma kapasitesi belirleyici rol oynar. Yaşam hattı gerginliği ve sehim miktarı da statik hesapla doğrulanarak olası bir düşme anında oluşacak dinamik yük karşılanır.

Çatı kenarı konsolları ise cephe iskelesi ile çatı arasındaki boşluğu kapatarak malzeme ve kişi düşmesini engeller. Kurulum, mühendislik onaylı montaj planına göre yürütülür ve tamamlanan sistem periyodik kontrolden geçirilir. Çatı yenileme, çelik konstrüksiyon montajı ve güneş paneli kurulumu gibi işlerde bu sistemler standart bir güvenlik katmanı olarak projelendirilir. İSG mevzuatına uygunluk açısından, sistemin kullanım süresince düzenli aralıklarla yetkin mühendis tarafından denetlenmesi önerilir; denetim sonuçları kurulum sonrası uygunluk sertifikasına ek kayıt olarak işlenir.

Teknik Özellikler

  • Kenar korkuluğu: TS EN 13374 sınıf A/B/C seçenekleri
  • Güvenlik ağı: TS EN 1263'e uygun, düğümlü/düğümsüz
  • Yaşam hattı: yatay tip, ayarlanabilir gerginlik
  • Çatı kenarı konsolu: cephe-çatı arası boşluk kapatma
  • Düşme mesafesi: mühendislik hesabıyla belirlenen yaklaşık değer
  • Malzeme: galvaniz çelik profil ve paslanmaz bağlantı

Kullanım Alanları

  • Çatı yenileme ve tadilat
  • Çelik konstrüksiyon çatı montajı
  • Güneş paneli montajı
  • Çatı bakım ve temizliği
  • Endüstriyel tesis çatıları
Bu sistem için mühendislik desteği alın
Sahne truss ve tribün sistemi kurulumu

SİSTEM 07

Sahne ve Tribün Sistemleri

Sahne ve tribün sistemleri, konser, festival ve spor organizasyonları için geçici süreli, hızlı kurulan ve güvenli demonte edilebilen mühendislik yapılarıdır. Alüminyum truss kirişler hafiflikleri sayesinde geniş açıklıkları taşıyabilir; taşınacak ses-ışık ekipmanı ve sahne çatısının ağırlığına göre yapılan statik hesapla truss kesiti ve destek direği aralığı belirlenir. Truss bağlantı pimlerinin ve klemenslerin taşıma kapasitesi de sistem hesabına ayrıca dahil edilir.

Modüler sahne podyumu, ayarlanabilir vidalı ayaklarla zemin kotlarındaki farklılıkları telafi eder ve istenilen yükseklikte düz bir performans alanı oluşturur. Tribün oturma kademeleri, kademeli çelik platformlar üzerine kurularak izleyici kapasitesine göre farklı sıra sayılarında konfigüre edilir; öngörülen kişi yükü, seçilen yük sınıfına göre projelendirmeye dahil edilir. Yoğun kullanım beklenen etkinliklerde dinamik yük etkisi, yani seyircilerin eş zamanlı hareketinden doğan titreşim de hesaba katılır.

Açık alan uygulamalarında rüzgâr yükü ayrıca hesaplanır; bu hesap truss açıklığını, destek sayısını ve bağlantı detaylarını doğrudan etkiler. Kurulum, mühendislik onaylı montaj planına göre yürütülür ve organizasyon takvimine uygun hızlı kurulum-söküm imkânı sunar. Kurulum sonrasında yapı, kullanıma açılmadan önce statik yeterlilik açısından kontrol edilir. Etkinlik süresince hava koşulları izlenir; belirlenen rüzgâr hızı eşiği aşıldığında yapı kullanımı güvenlik protokolüne göre askıya alınır. Söküm sonrası tüm bağlantı elemanları ve truss parçaları bir sonraki organizasyon için yeniden kontrol edilerek stoklanır ve yıpranmış parçalar envanterden çıkarılır.

Teknik Özellikler

  • Truss tipi: alüminyum, kare/üçgen kesit
  • Podyum yüksekliği: ayarlanabilir vidalı ayak
  • Tribün kademe yüksekliği: tipik 0,4-0,5 m, projeye göre değişir
  • Yük hesabı: ses-ışık ekipmanı ve rüzgâr yükü dahil
  • Platform yüzeyi: kaymaz plywood/çelik kaplama
  • Kurulum süresi: mühendislik onaylı planla hızlı kurulum

Kullanım Alanları

  • Konser ve festival sahneleri
  • Spor organizasyonu tribünleri
  • Kurumsal etkinlik podyumları
  • Ses ve ışık truss sistemleri
  • Açık hava gösteri alanları
Bu sistem için mühendislik desteği alın
Çelik merdivenli erişim kulesi

SİSTEM 08

Merdiven ve Erişim Kuleleri

Merdiven ve erişim kuleleri, büyük ölçekli cephe ve endüstriyel iskele kurulumlarında personelin platform seviyelerine güvenli ve hızlı biçimde ulaşmasını sağlayan bağımsız veya iskele içi entegre çözümlerdir. Sistemin tasarım esasları TS EN 12811'de tanımlanan geçici iş donanımı gereksinimlerine göre değerlendirilir; 45 derece eğimli sabit merdiven modülleri, dik el merdivenlerine kıyasla daha güvenli bir çıkış hattı oluşturur. Bu eğim aynı zamanda malzeme ve ekipman taşınmasını da kolaylaştırarak şantiye içi lojistiği hızlandırır.

Her kat geçişinde yer alan korkuluklu sahanlıklar, çalışanların dinlenip yön değiştirebileceği güvenli ara duraklar sunar. Yoğun personel sirkülasyonu öngörülen büyük şantiyelerde, kule genişliği ve sahanlık sayısı beklenen kullanıcı yoğunluğuna göre statik hesapla ve yük sınıfına uygun şekilde projelendirilir; bu sahanlıklar aynı zamanda malzeme taşınırken geçici depolama noktası olarak da kullanılabilir. Kule, kendi ayakları üzerinde bağımsız olarak da ankraj hesabıyla desteklenerek rüzgâr etkisine karşı stabilize edilebilir.

Büyük şantiyelerde acil çıkış ve tahliye güzergâhı olarak da planlanan merdiven kuleleri, kaymaz basamak yüzeyleri sayesinde ıslak ve tozlu koşullarda dahi güvenli kullanım sağlar. Kurulum, mühendislik onaylı montaj planına göre yürütülür ve kule modülleri mevcut cephe iskelesine istenilen aralıklarla eklemlenebilir. Tahliye senaryolarında beklenen personel yoğunluğuna göre kule sayısı ve konumu, İSG mevzuatına uygunluk gözetilerek proje aşamasında belirlenir; yerleşim planı, en yakın erişim kulesine ulaşım mesafesini en aza indirecek şekilde optimize edilir.

Teknik Özellikler

  • Merdiven eğimi: yaklaşık 45 derece sabit
  • Sahanlık: her kat geçişinde korkuluklu ara sahanlık
  • Basamak yüzeyi: kaymaz, delikli çelik sac
  • Korkuluk yüksekliği: yaklaşık 1,00 m çift hat
  • Modül genişliği: statik hesapla belirlenir, tipik 0,7-1,0 m
  • Standart uyumu: TS EN 12811 geçici iş donanımı esasları
  • Kullanım: bağımsız kule veya iskeleye entegre

Kullanım Alanları

  • Büyük şantiye erişim hatları
  • Acil çıkış ve tahliye güzergâhı
  • Endüstriyel tesis erişimi
  • Cephe iskelesi personel erişimi
  • Tersane ve enerji tesisleri
Bu sistem için mühendislik desteği alın
İskele dikme, kuşak ve bağlantı aksesuarları

SİSTEM 09

Sistemden Bağımsız İskele Aksesuarları

Her iskele kurulumunun güvenilirliği, ana taşıyıcı elemanlar kadar kullanılan aksesuarların kalitesine de bağlıdır. Dikme, yatay ve dikey kuşak boruları, çapraz elemanlar ve konsollar (yürüyüş yolunu genişletmek için) sistemin iskelet yapısını tamamlayan temel parçalardır ve mühendislik onaylı montaj planında belirtilen yük sınıfına uygun ölçü ve et kalınlığında seçilir. Farklı sistem tipleriyle uyumlu üretilen bu parçalar, karma kurulumlarda dahi tutarlı bir taşıma performansı sağlar.

Platform yüzeyinde plywood veya çelik platform tahtaları kullanılırken, taban seviyesinde kilitli baza ve ayarlanabilir vidalı ayaklar zemin düzensizliklerini telafi eder. Ankraj bağlantı parçaları iskeleyi binaya sabitler; ankraj sayısı ve konumu, iskelenin toplam yüksekliği ve rüzgâr yüküne göre yapılan statik hesapla belirlenir. Korkuluk ve süpürgelik (topuk tahtası) ise platform kenarındaki düşme ve malzeme kayması risklerine karşı zorunlu koruma unsurlarıdır. Vidalı ayakların strok aralığı, zemin kot farkının büyüklüğüne göre proje aşamasında ayrıca değerlendirilir.

Kelepçeler (sabit ve döner tip), TS EN 74 kelepçe ve bağlantı standardına uygun üretilir ve sistemin her noktada güvenli, rijit bağlantılar kurmasını sağlar. Tüm aksesuarlar düzenli olarak korozyon, deformasyon ve aşınma açısından kontrol edilir; hasarlı parçalar şantiyede kullanılmadan önce devre dışı bırakılır ve periyodik kontrol kayıtlarına işlenir. Bu kayıtlar, kurulum sonrası uygunluk sertifikası sürecinde yetkin mühendis tarafından incelenerek sistemin bütünlüğü teyit edilir; böylece hem ana sistem hem de aksesuarlar aynı mühendislik güvencesi altında toplanır.

Teknik Özellikler

  • Boru çapı: standart yaklaşık 48,3 mm
  • Kelepçe tipi: sabit (90°) ve döner (ayarlanabilir açı), TS EN 74
  • Konsol: yürüyüş yolu genişletme, yük sınıfına göre projelendirilir
  • Platform: plywood veya galvaniz çelik kaplama
  • Süpürgelik yüksekliği: yaklaşık 15 cm topuk tahtası
  • Vidalı ayak ayarı: yaklaşık 300-600 mm strok
  • Kaplama: sıcak daldırma galvaniz koruma
  • Ankraj hesabı: statik hesapla belirlenen sayı ve konum

Kullanım Alanları

  • Tüm iskele sistemlerinin tamamlayıcısı
  • Yürüyüş yolu genişletme
  • Zemin kot farkı telafisi
  • Bina ankraj bağlantıları
  • Kenar koruma ve süpürgelik
  • Yedek parça ve bakım tedariki
Bu sistem için mühendislik desteği alın

Projenize Uygun İskele Sistemini Mühendislik Yaklaşımıyla Belirleyelim

Şantiye koşullarınızı, yük gereksinimlerinizi ve statik hesap ihtiyacınızı değerlendirip size en uygun iskele sistemini ve mühendislik onaylı montaj planını hazırlayalım.
